製品情報Products

点字案内板・触知案内図

製法と素材にこだわり、
「触る」と「見る」を分かりやすく

点字案内板・触知案内図

加工一覧

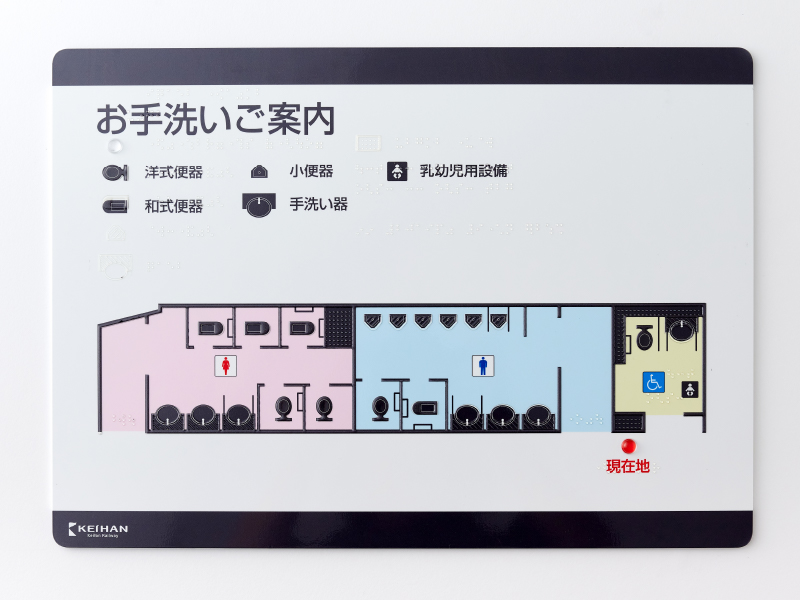

UV印刷製

UV点字 オプションワンダープロテクト®

UV樹脂を使って点字・触知記号を表現。透明のUV樹脂は墨字や色彩の上に重ねても、その視認性を損なうことはありません。
インクジェットシートやアクリル板、塩ビ製品など多様な素材への表現が可能で、スピーディに製作できるというメリットも備えています。

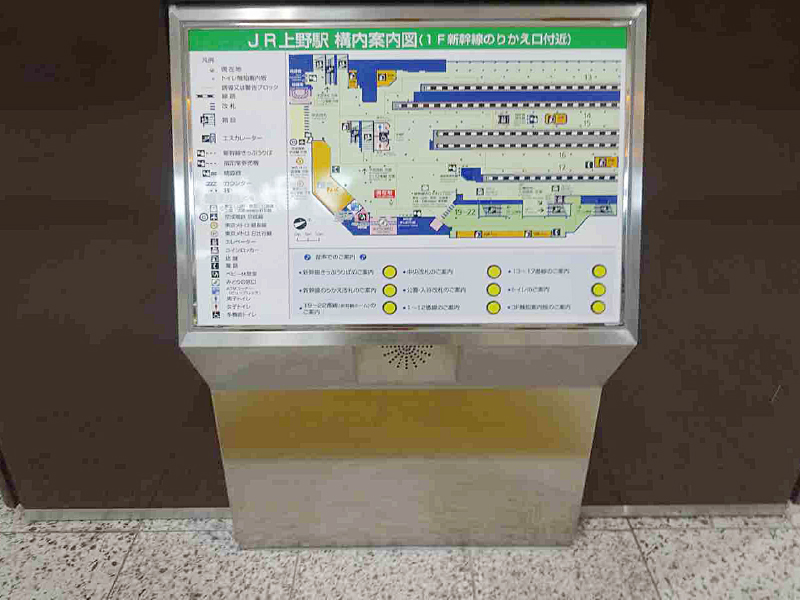

真鍮製

真鍮点字

真鍮に打刻を施し、点字・触知記号を表現します。打刻により凹凸がはっきりとするため、触感が向上。また素材の高い耐久性が点字・触知記号の摩耗や欠けを抑えます。
視認性を高めるため、墨字には立体的なエッチング加工を施しています。

人工大理石製

人工大理石点字

高級感と優れた耐久性を兼ね備えた人工大理石に、ステンレス製のピンを打ち、点字・触知記号を表現。階段を階段状に加工できるなど、直感的に理解しやすい立体的な表現も可能です。
エッチング加工による墨字は、長期にわたって高い視認性を保ちます。

ステンレス製

ステンレス点字

耐久性と耐食性に優れたステンレスに打刻を施し、点字・触知記号を表現します。丈夫な素材が点字・触知記号の摩耗や欠けを抑制。サビに強いという特性を生かし、屋外での使用も可能です。又、1個、1個のピン打ちもあります。
視認性を高めるため、墨字には立体的なエッチング加工を施しています。

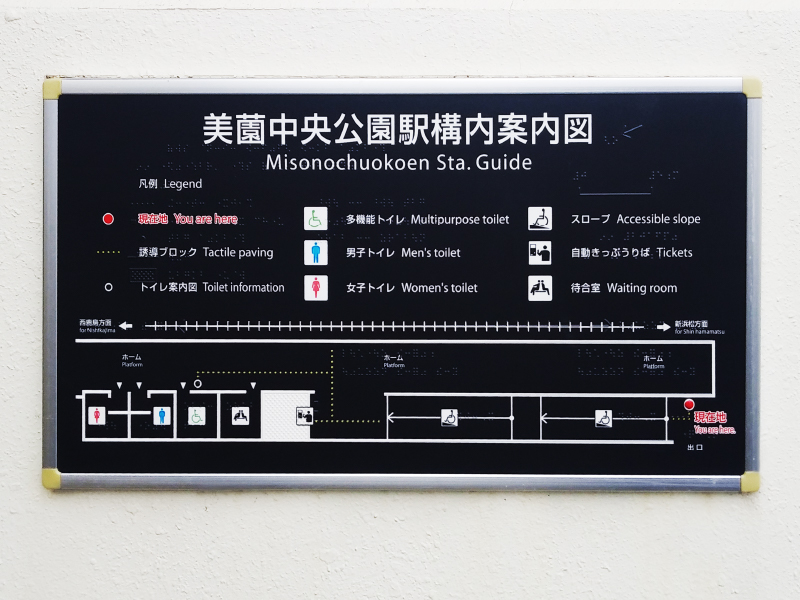

ノアレリーフ

ノアレリーフ

打刻した点字・触知記号の裏面にアクリル樹脂を充填することで、点字・触知記号の欠けやへこみを抑えます。表面に特殊樹脂コーティングを施すことで触り心地を高め、耐候性やメンテナンス性も向上。
墨字は背面印刷のため、摩耗による印刷面の消失がありません。

ノアレリーフ・ホーロー

ノアレリーフ・ホーロー

ステンレスホーロー素材に無機質顔料を用い、点字・触知記号を焼成印刷。墨字・色彩にも同様の焼成印刷を施し、色落ちを抑えます。衝撃に強く、耐摩耗性に優れ、紫外線や冬の凍害などに強い触知案内図を実現します。
墨字・色彩にも同様の焼成印刷を施し、色落ちを抑えます。

納入実績

舎人ライナー
舎人ライナー
点字運賃表 UV仕様
横浜交通局
横浜交通局
自立式音声付構内触知板
点字UV仕様
東京都交通局
東京都交通局

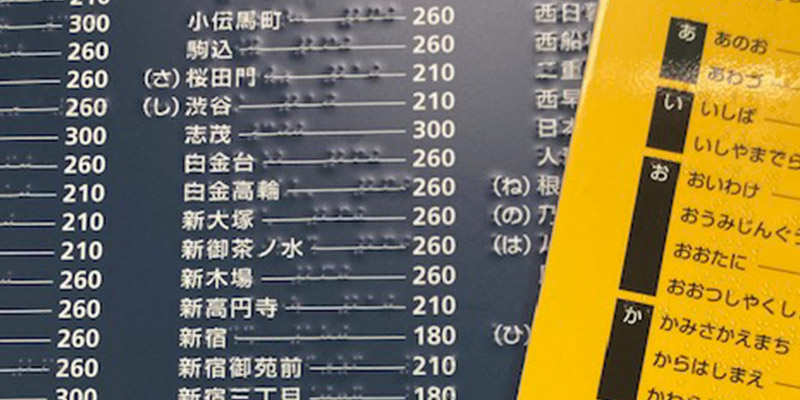

点字運賃表
ノアレリーフアクリル仕様

オプション

特殊コーティングシステム ワンダープロテクト
  • 1.高耐候性・高耐久性

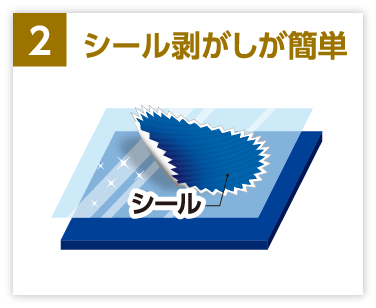

  • 2.シール剥がしが簡単

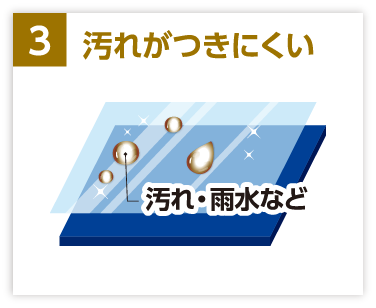

  • 3.汚れがつきにくい
  • 4.高対抗溶剤性

特殊コーティングシステム ワンダープロテクト®

耐候性に優れた特殊コーティングにより、UV印刷製触知案内図の屋外使用を実現。また、キズや水垢などのヨゴレをつきにくくし、シールの剥がし跡や油性マジックのインクの除去も容易にすることで、案内図のスムーズな管理をサポートします。

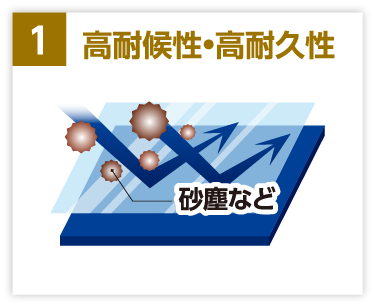

  • 1.高耐候性•高耐久性
  • 2.シール剥がしが簡単
  • 3.汚れがつきにくい

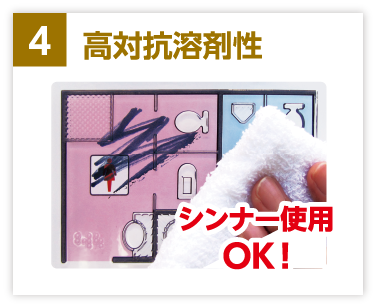

  • 4.高対抗溶剤性

ワンダープロテクト®性能表 透明アクリル3mmに加工

硬度 F
耐溶剤性 布にシンナーを浸し100回拭き取り 変化無し
耐液体性 5%-H2 SO4(硫酸)
168時間(7日間)JIS K 5600-6-1
変化無し
耐液体性 5%-NaHCO3(炭酸水素ナトリウム)
168時間(7日間)JIS K 5600-6-1
変化無し
防食性 3%食塩に浸す(12ヶ月) 変化無し
耐候性・耐光性 野外西向き取付(5年) 変化無し

当社実験(専用機器は産業技術研究機器使用)
